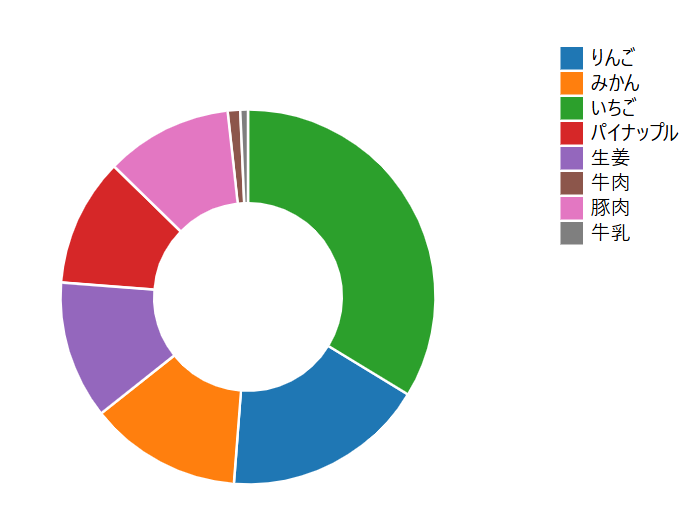

円グラフウィジェット
複数の要素を時系列に円グラフにいたします。
流れとしては以下のようになります。
①：テーブルを準備します。

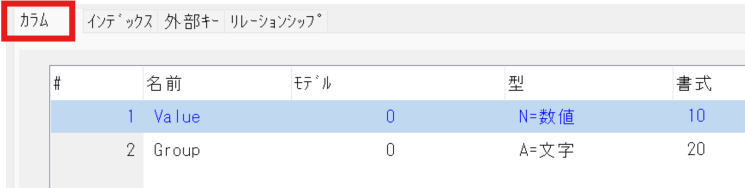

テーブルの準備
テーブル項目
カラム名 |
説明 |
型 |
書式 |
| Value | 値となります。N=数値にしてください。 | N=数値 | 10 |
| Group | 商品名など文字情報を入力します。 A=文字を設定してください。 | A=文字 | 20 |

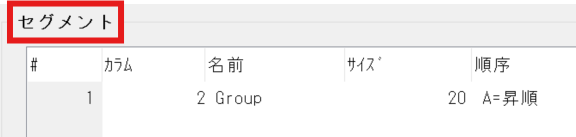

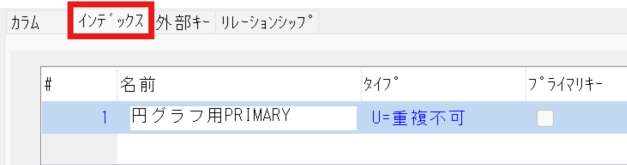

インデックスはGroupとなります。
②：プログラムを作成します。
以下のようにタスク構造でプログラムを構築しました。

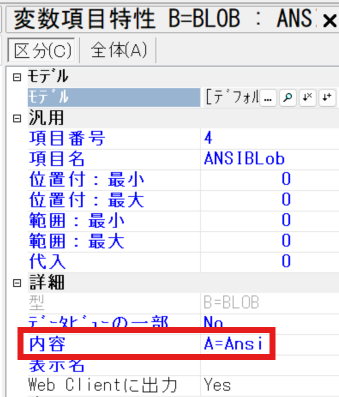

PieChartsタスクにてB=BLOBタイプの変数を宣言します。
内容をA=ANSIに変更してください。

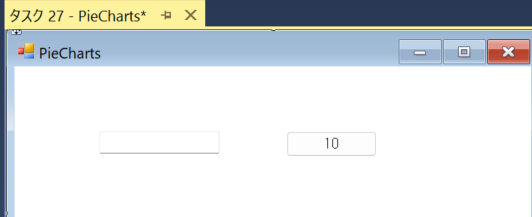

以下のようにBLOB項目とボタンをMagicフォームに配置します。
③：バッチを作成します。
PieChartsタスクにて宣言した変数に対しDataViewToJSON(0,'Date,Value,Group','@')
の結果を代入してください。
上記の場合、戻り値MがBarChartsタスクで宣言した変数となります。
SmartUX

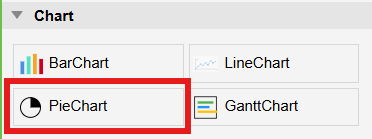

①：SmartUXで棒グラフウィジェットを配置する
ウィジェットをドラッグアンドドロップして配置します。

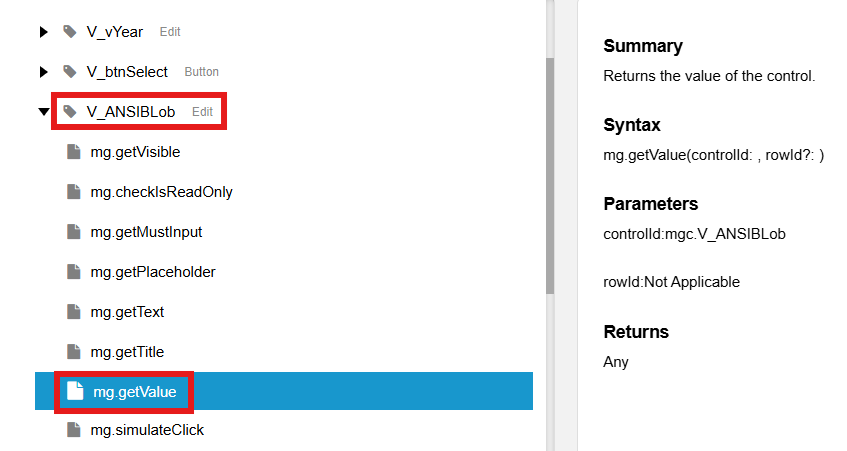

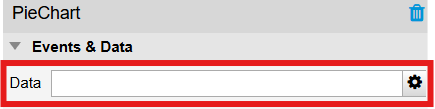

Magic Xpa側と連携取るため以下のように設定します。
歯車ボタンををクリックしてください。
設定した後は以下の通りなっております。
以上で円グラフウィジェットが動きます。
