第１章　zipcloud郵便番号データダウンロード

1.1 zipcloudの郵便番号データ（加工済バージョン）

・加工済みバージョンのデータは、日本郵便のデータを元に独自の加工（「以下に掲載がない場合」を取り除いたり、不空数行にまたがって住所がセットされているのを１行にまとめるなど）を行っており、すぐに展開して利用することができる。（ちなみに、２０２３年６月より、日本郵便でも１データ１行、UTF-8エンコーディングの形式のCSVデータのダウンロードが開始された）

・このサンプルプロジェクトでは、zipcloudの加工済バージョンの郵便番号データ（x-ken-all.csv）の最新版をダウンロードし、データベースの郵便番号用のマスタテーブルに取り込む処理のシナリオを、実装したものである。



1.2 zipcloudのホームページのHTMLの取得

・zipcloudのホームページのHTMLを取得する。
・このHTMLには、郵便番号データ（加工済バージョン）のダウンロードURL、ダウンロードファイル名、更新日などの情報があり、それらの情報を取得していく
・次ページにて、まずリソースの設定について解説する

1.2.1 リソースの設定

・REST Clientのzipcloud用のリソース：REST Client_zipcloud
・「REST Client_zipcloud」リソースの主なパラメータ

1.2.1 リソースの設定 - パス①

・REST Client_zipcloudのパス：「/」



・REST Client_zipcloudのパス②：「/zipcodedata/download」

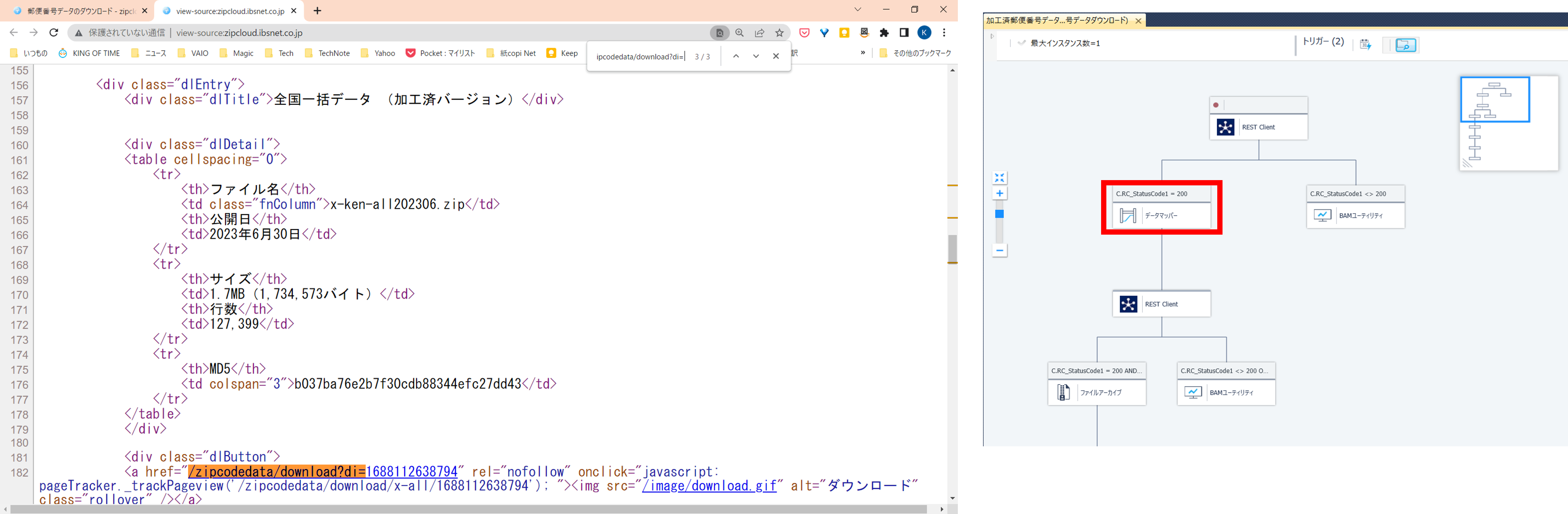

 パス② の補足説明

・REST Client_zipcloudのパス②：「/zipcodedata/download」の補足説明
HTMLソース表示画面：加工済バージョンの箇所のHTMLソースのスクリーンショット



1.2 zipcloudのホームページのHTMLを取得する

・フロー「加工済郵便番号データzipのダウンロード」の第一ステップであるREST Clientアダプタ①の解説



「REST Client_zipcloud」リソースのパス①を使用する。

設定画面のパラメータ詳細：
①：REST Client_zipcloudリソースに登録したパスをコンボボックスから選択する　ここでは「/」を選択
②：「Get」メソッドを選択
リクエストContentは空白のまま
③：レスポンスContentは「text/html」を横の[…]のボタンをクリックして表示される画面から選択
④：HTMLのエンコーディング（charsetの箇所）と一致するエンコーディングを選択
⑤：取得したHTMLを保存する変数を選択

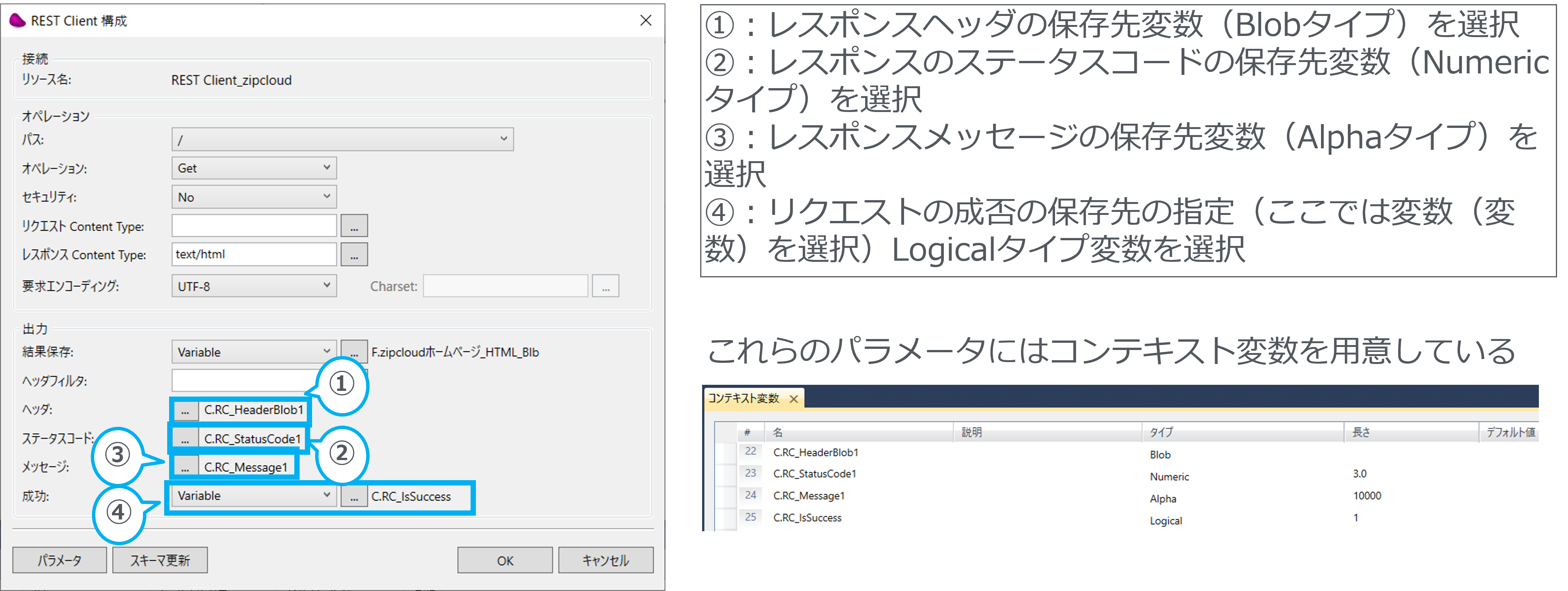

・REST Clientアダプタ①の設定画面（続き）



1.3 ダウンロードURLの取得

・zipcloudのホームページのHTMLから、最新の加工済みバージョンの郵便番号データをダウンロードするための、ダウンロードURLを取得する

・「1.2.1 リソースの設定 - パス②の補足説明」にて、郵便番号データ（加工済バージョン）のダウンロードURLは、「zipcodedata/download?di=」の文字列の3番目のもの

（2023年6月末のは「zipcodedata/download?di=1688112638794」である）

・つまり、3番目の「zipcodedata/download?di=」を含む文字列（37文字）を取得すれば良い

・Magic xpiにはHTMLパーサは備わっていない
・そのため、HTMLを1行ずつ読み込み、行に指定する文字列を含むかどうかを調べて、目的の文字列を取得し、必要な文字を抽出する方法で対処している

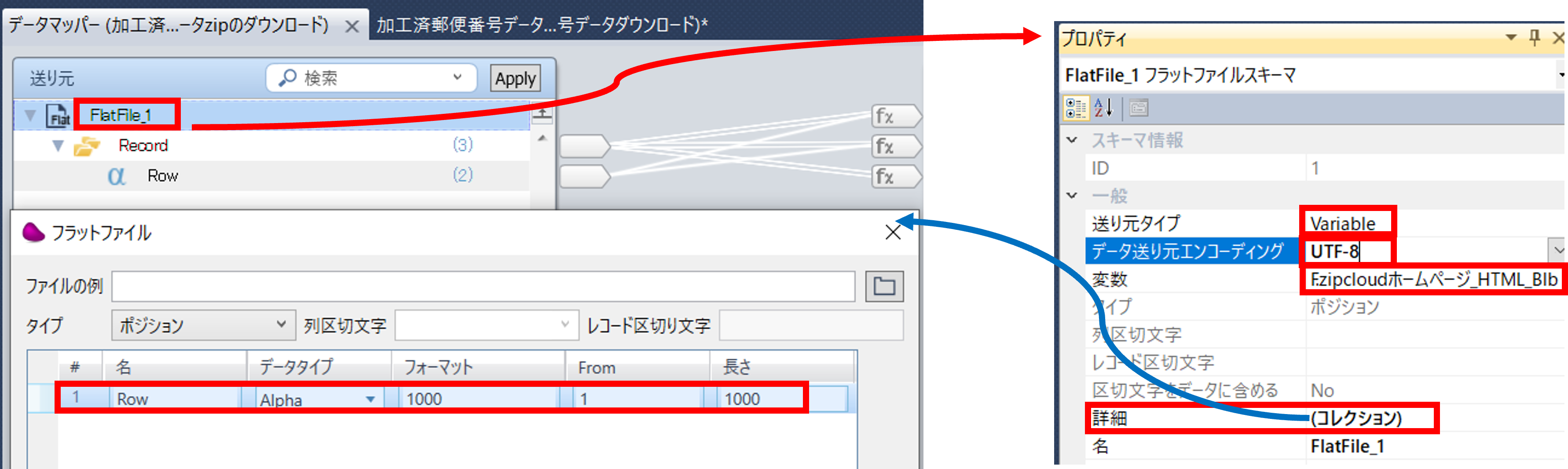

・使用するアダプタはデータマッパーで、送り元にはFlatFileを配置している
・FlatFileはhtmlの1行の長さを扱えるよう文字数を指定する。（1行の最大文字数）

・データマッパーの送り先にはVariables（変数）を配置
・この後の章で説明する、「F.ダウンロードファイル名」「F.更新日」の合計３つの情報を保存する変数をデータマッパーの送り先に配置している。
・ここでは、「F.ダウンロードURL」について解説する



「F.ダウンロードURL」のプロパティの計算値欄：
MID (Src.S1/Record/Row , InStr (Src.S1/Record/Row , 'zipcodedata/download?di' ) , 37 )
MID関数で文字列を指定した位置から指定した文字数分抽出している。
InStr関数で「zipcodedata/download?di」を含む文字の開始位置を取得し（InStr関数）、そこから37文字の文字列を抽出

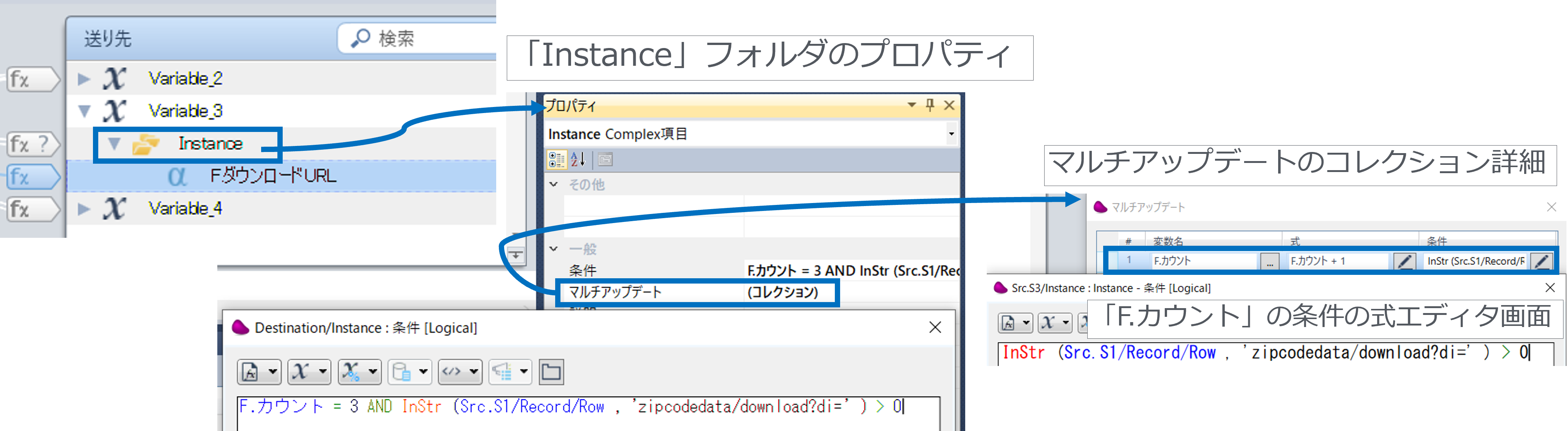

「Variables3」の下の「Instance」フォルダのプロパティ：
マルチアップデートに「F.カウンタ」を設定。式は「F.カウンタ + 1」
条件は、「InStr (Src.S1/Record/Row , ‘zipcodedata/download?di=‘ ) > 0」
（Src.S1/Record/Rowに文字列zipcodedata/download?di=を含む場合）F.カウンタをカウントアップする（zipcloudのホームページのhtmlにはこの文字列が3か所ある）

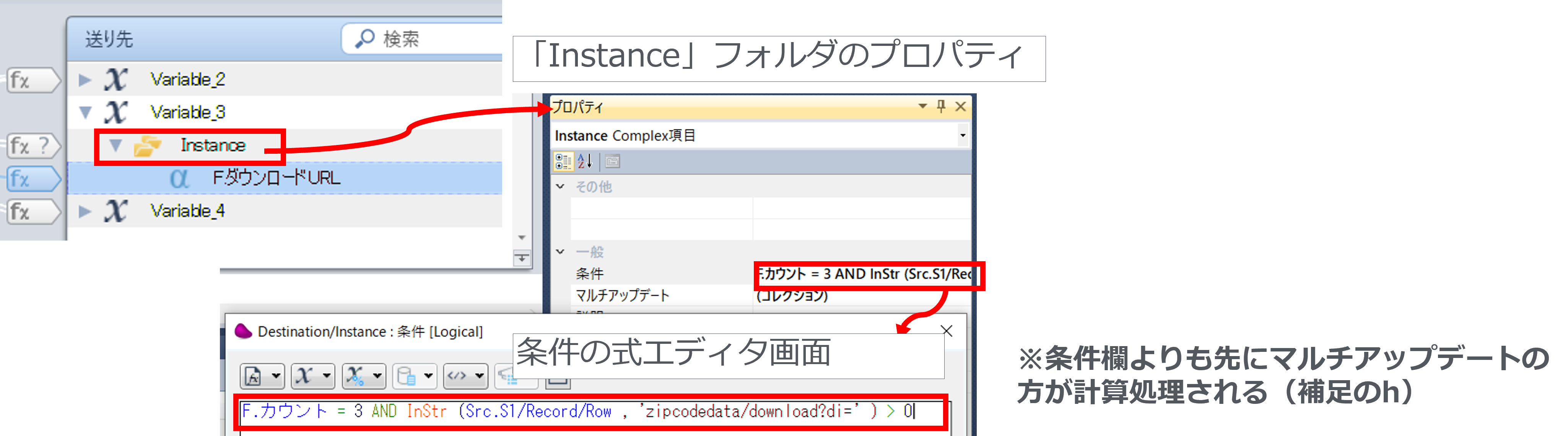

「Variables3」の下の「Instance」フォルダのプロパティ：
条件欄に設定している計算式は下記の通り
F.カウント = 3 AND InStr (Src.S1/Record/Row , 'zipcodedata/download?di=' ) > 0

Src.S1/Record/Rowに文字列zipcodedata/download?di=を含む場合でかつF.カウントが3の場合（3か所目である）に条件が成立し、「Variable3」の「Instance」の下の「F.ダウンロードURL」が実行される（計算値欄の計算結果がF.ダウンロードURLにセットされる）



1.3ダウンロードファイル名の取得

・ダウンロードするファイル名は、「x-ken-all<年月数値文字>.zip」である。

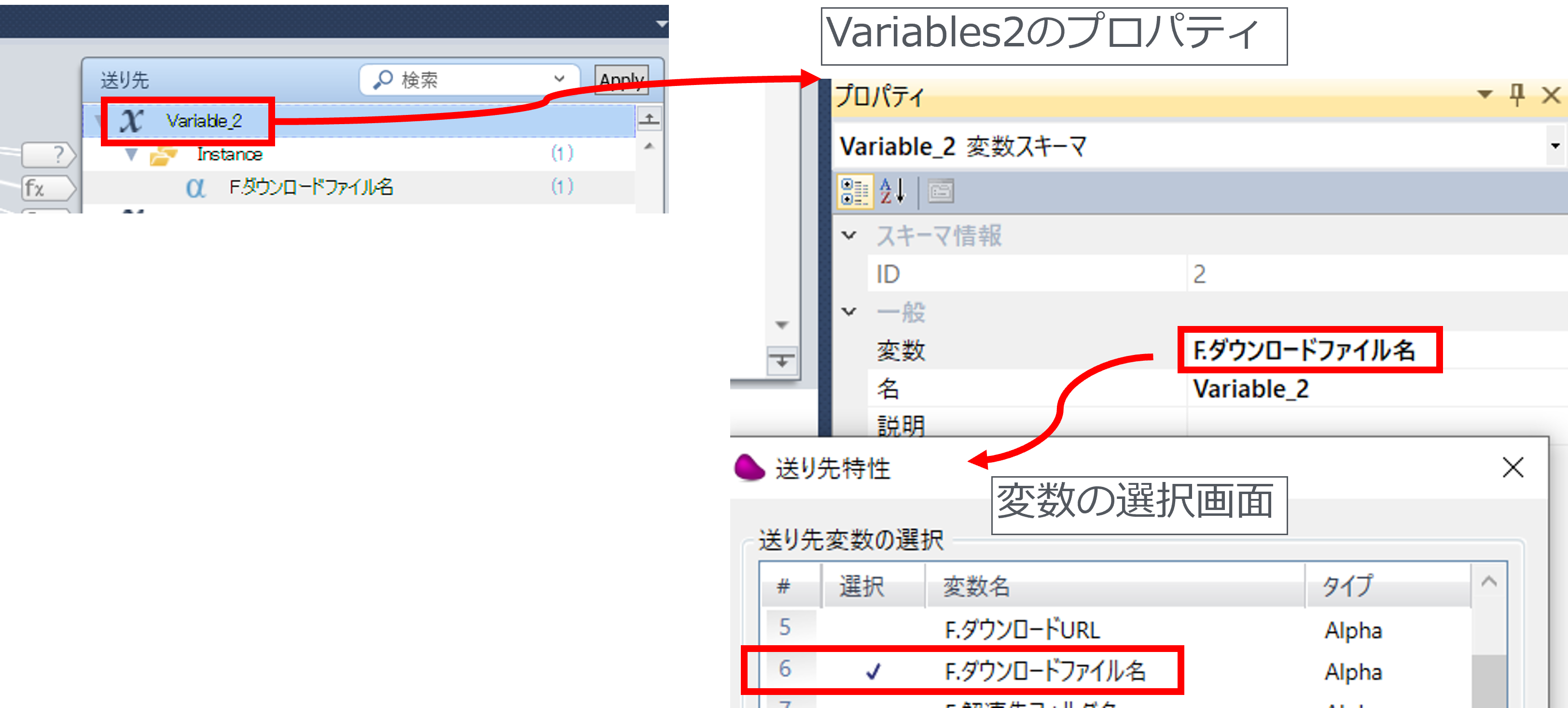

・データマッパーの送り先「Variables2」

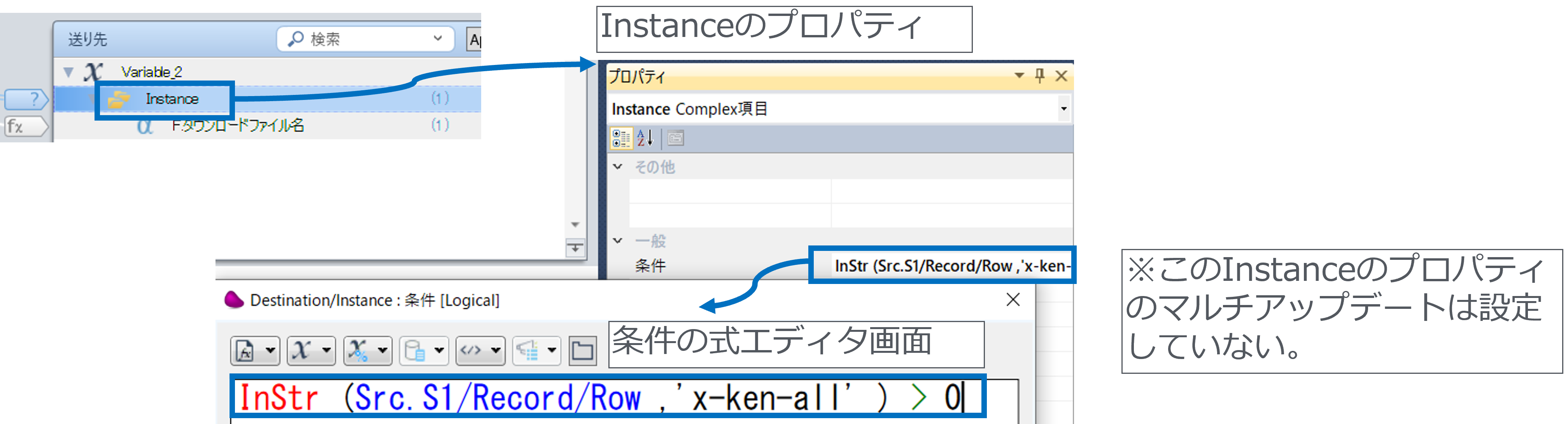

・データマッパーの送り先「Variables2」－「Instance」のプロパティの条件欄

条件式は下記の通り
InStr (Src.S1/Record/Row , ‘x-ken-all’ ) > 0

(Src.S1/Record/Row に「x-ken-all」が含まれる場合に条件が成立する
⇒ 「F.ダウンロードファイル名」が実行される)

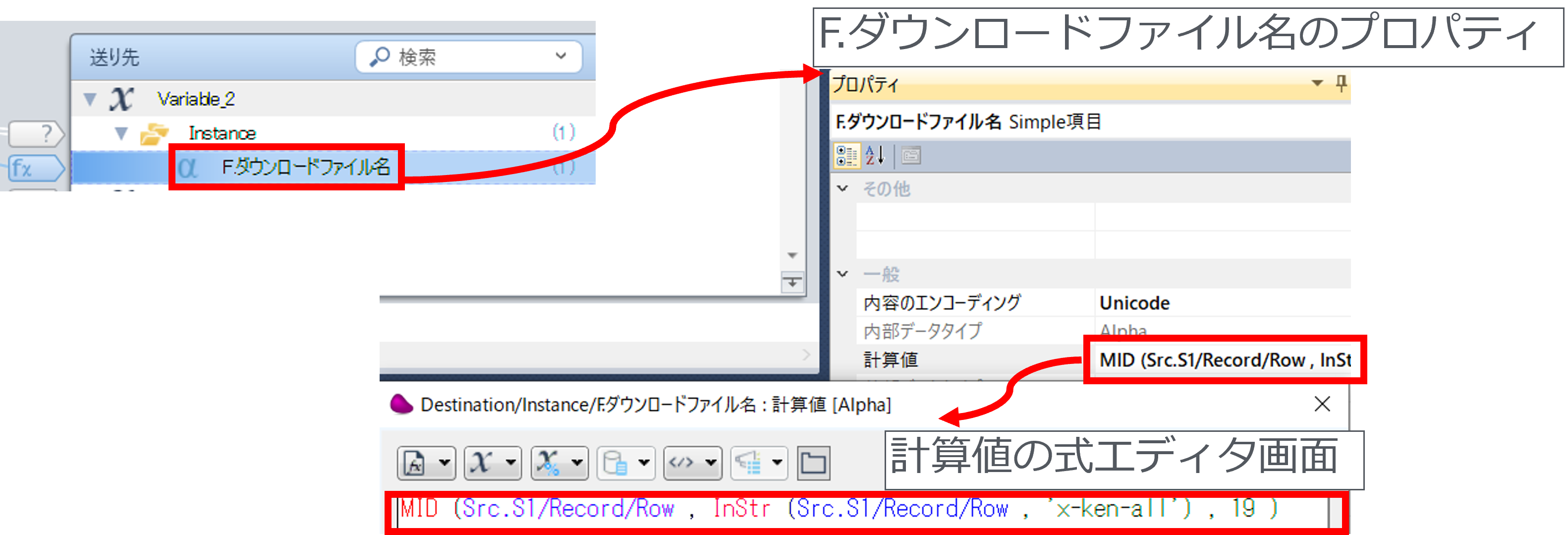

「F.ダウンロードファイル名」のプロパティの計算値欄：
計算式は下記の通り
MID (Src.S1/Record/Row , InStr (Src.S1/Record/Row , 'x-ken-all') , 19 )
Src.S1/Record/Row の「x-ken-all」を含む開始位置から19文字抽出する



1.4 更新日付の取得

・HTMLのソースの中から「全国一括データ　（20」という文字列のある行を探して取得し、そこから「日付部分（年月日）」を抽出する

zipcloudのホームページのHTMLにおいて、「全国一括データ （20」を含む行は下記の行だけである
<div class="dlTitle">全国一括データ （2023年6月30日更新分）</div>

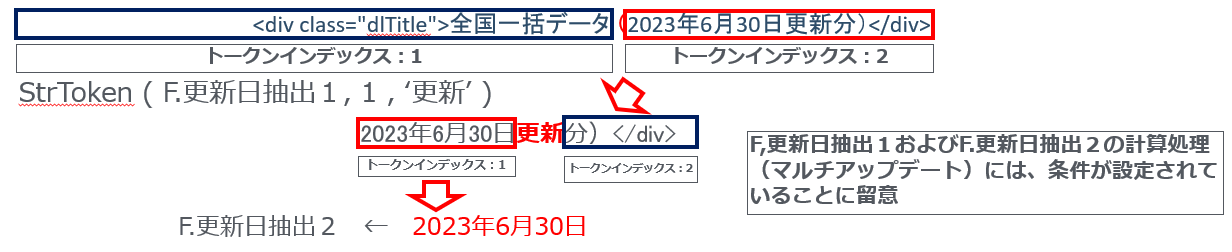

20xx年xx月xx日の部分を抽出するには？

StrToken関数を活用するStrToken ( Src.S1/Record/Row , 2 , ‘（‘ )　⇒　F.更新日抽出１

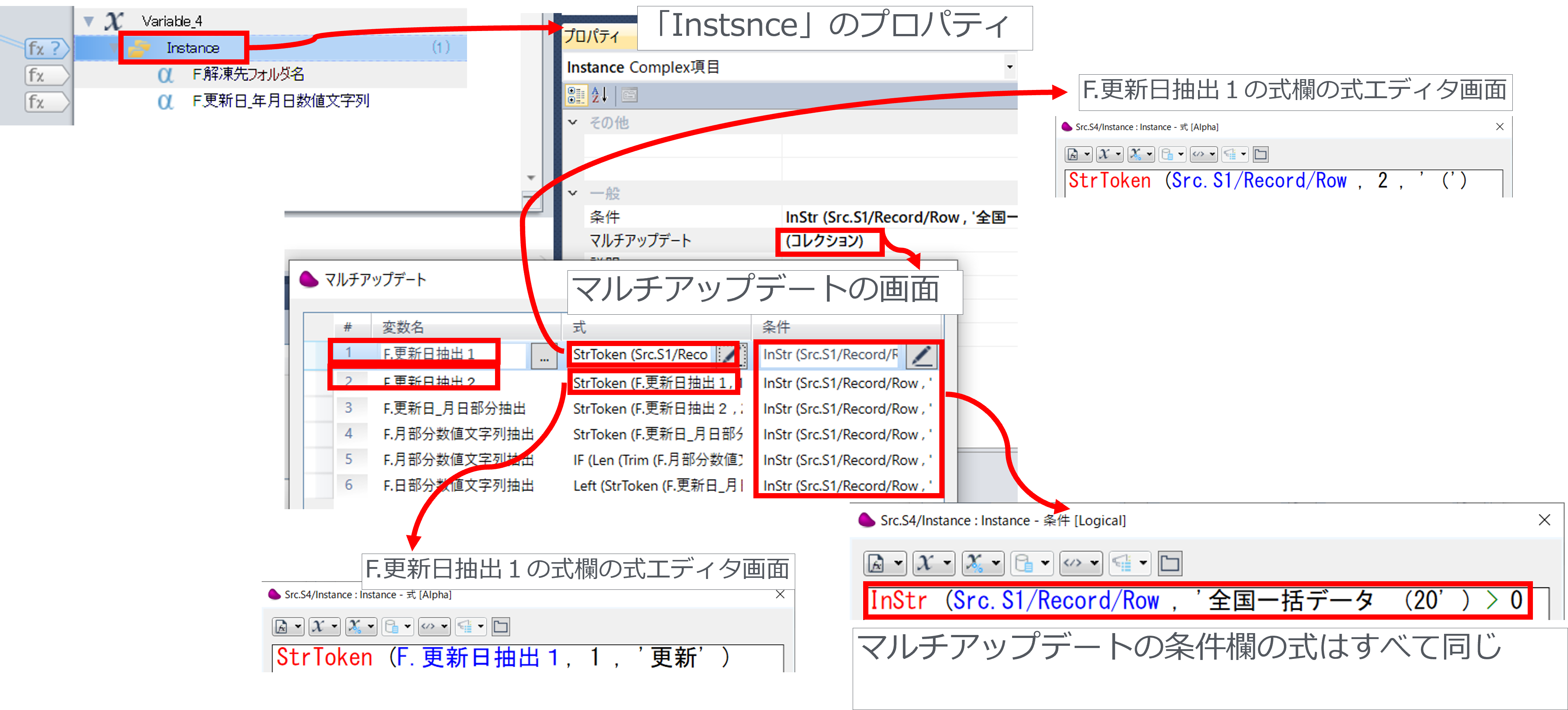

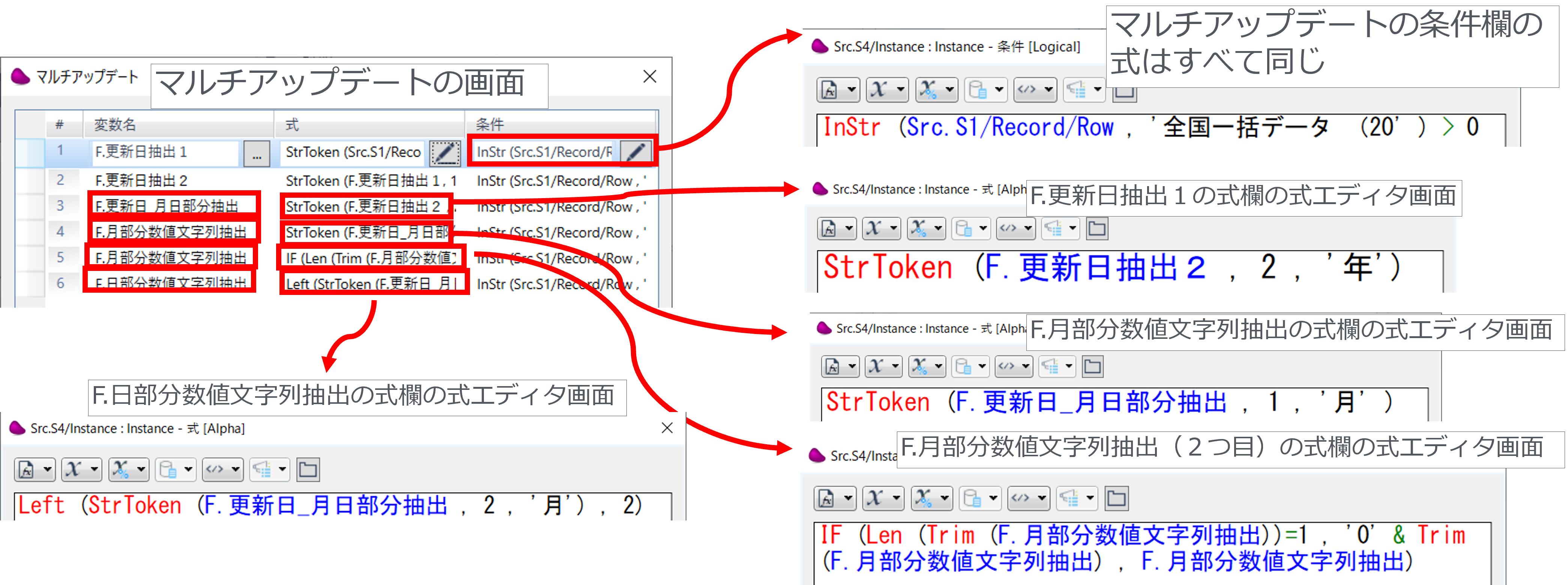

・データマッパーの送り先「Variables4」の「Instance」のプロパティのマルチアップデート



その他、更新日の月日部分や月部分の数値文字列、日部分の数値文字列の抽出などを行っている。

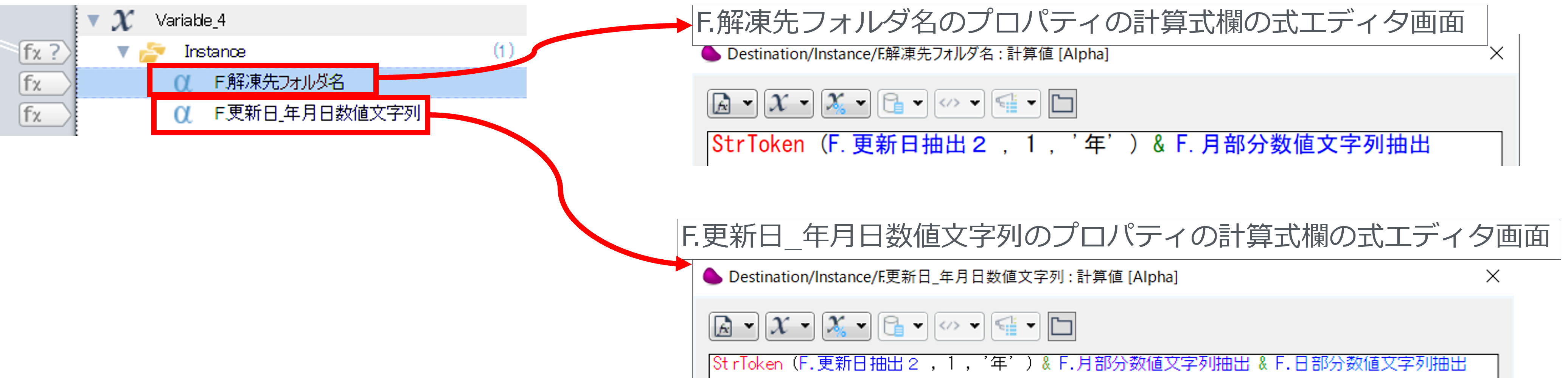

「Variables4」には、「F.解凍先フォルダ名」「F.更新日_月日数値文字列」「F.更新日_年月日数値文字列」を選択していて、これらの変数のプロパティの計算値に計算式を設定している

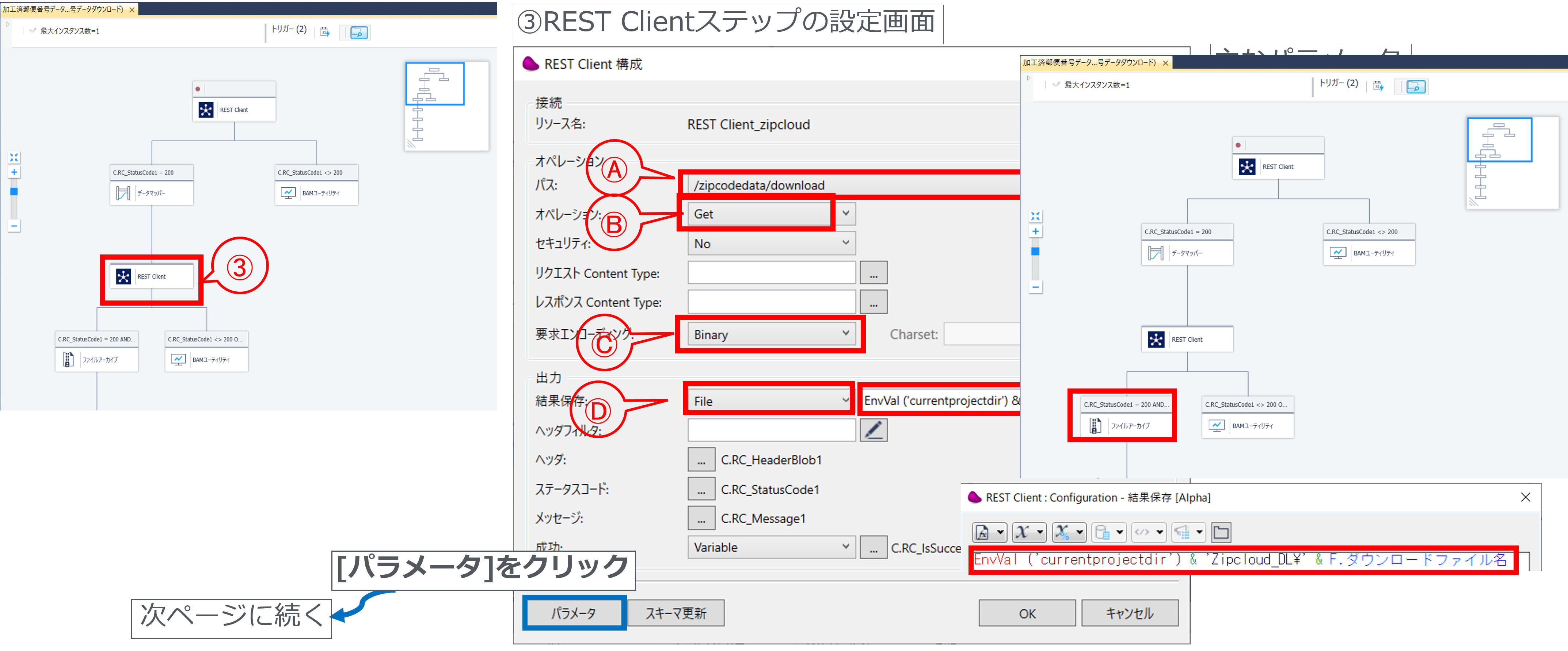

1.5 REST Client : 郵便番号データ（加工済バージョン）zipファイルのダウンロード

REST Client zipcloud用リソースのパス②を利用する

REST Client ステップの設定画面（続き）

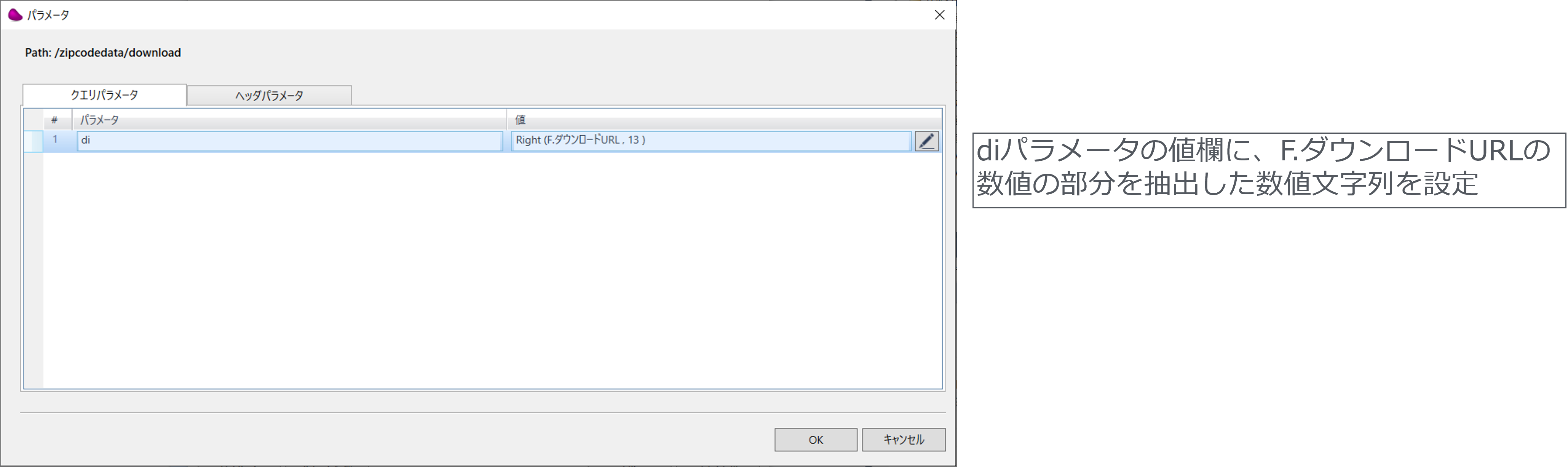

パラメータ画面

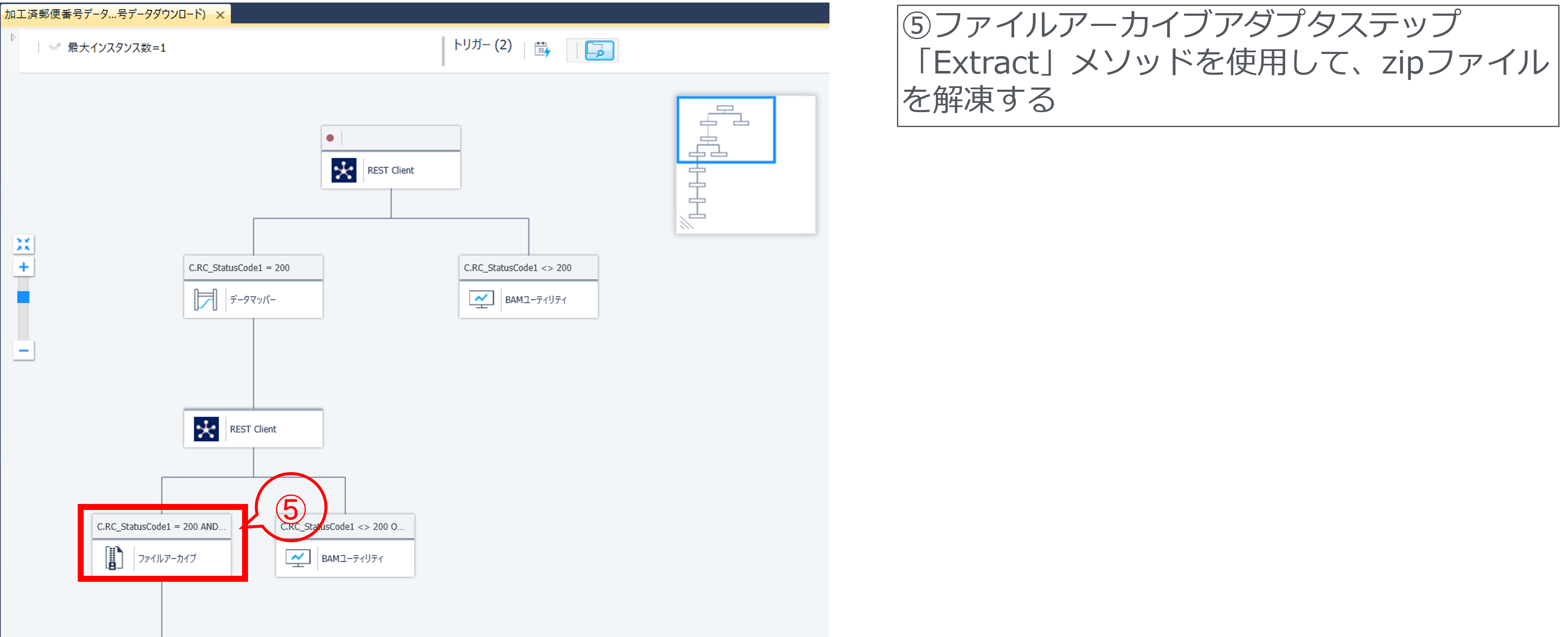

1.6 zipファイルの解凍

1.5 でダウンロードに成功したzipファイルを解凍する
ファイルアーカイブアダプタを利用する

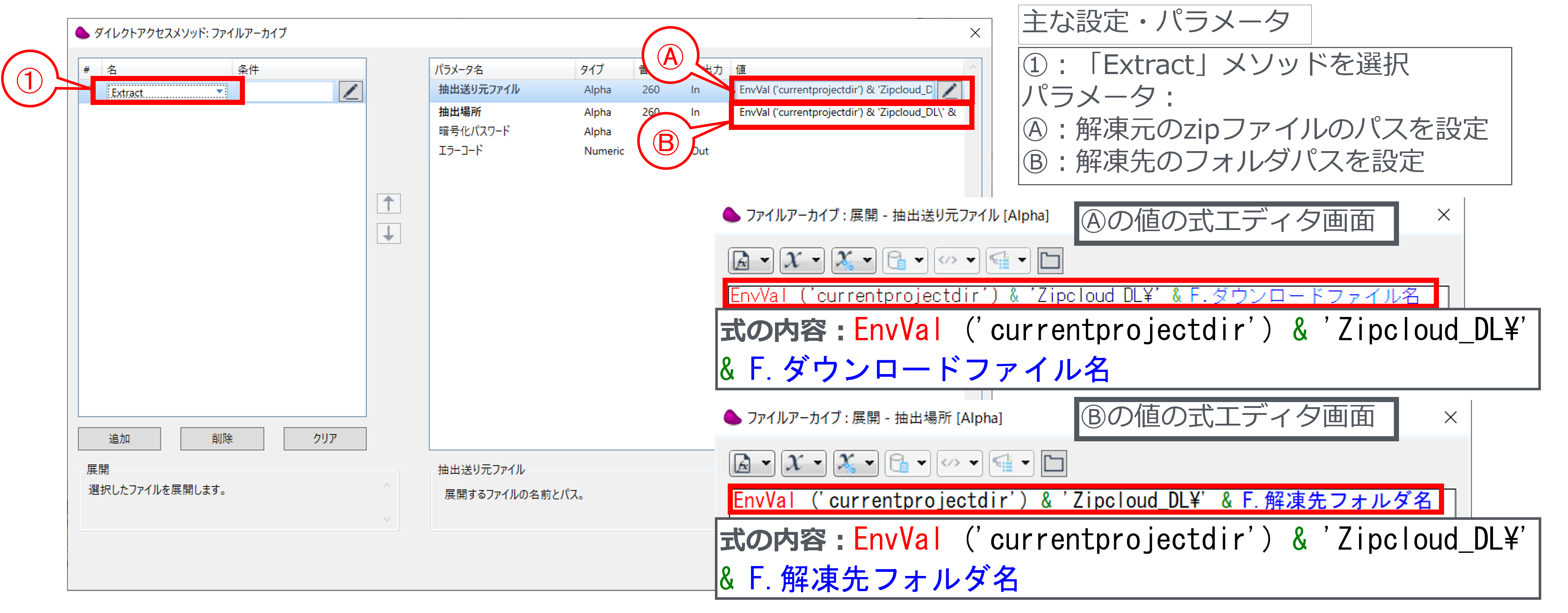

ファイルアーカイブアダプタステップのダイレクトアクセスメソッドの画面



1.7 遅延（一時待機）

zipファイルの解凍に時間を要した場合を想定して、一時待機するために、遅延アダプタを配置している



1.7 flgファイルの作成

zipファイルの解凍が完了した後、CSVデータ取り込み処理のフローを実行したい

CSVデータ取り込み処理のフローは２パターン用意しており、Directory Scannerトリガーを配置しているので、監視フォルダに監視対象ファイル（フィルタ条件に合致するファイル）を検出すれば、フローが開始されるようになっている。

フローの監視フォルダは異なるが、フィルタ条件の設定値は２パターンのフロー共に同じx-ken-all*.flgである

この拡張子flgファイルを作成する

ファイルの中身はテキストで、郵便番号データの更新日付を保存する

作成したflgファイルは、先にCSVデータファイルを移動してから、移動する
これはファイルの移動の順序に意図があるため（詳細は次章のトリガーの説明を参考



ファイル管理アダプタのCreate Fileメソッドを使用する



1.8 ファイルコピー（csvファイルとflgファイル）

・フロー「CSVデータ取り込み（パターン１・パターン２）」のDirectory Scannerトリガーによる監視フォルダに、フィルタ条件に合致するファイルをコピーすることで、データ取り込み処理の開始させることを目的とする

・zipファイルを解凍して展開されたx-ken-all.csvファイルと、作成したflgファイルを子の順序で、CSVデータ取り込み処理を行うフローの監視フォルダにコピーする

・CSVデータ取り込み処理のフローは２パターン用意しており、それぞれ監視フォルダのパスが異なるので、移動先のパスを指定することにより、どちらのパターンのフローでCSVデータ取り込み処理を行うのか、切り替えることが出来るようにしている

・監視フォルダパスについての詳細は、次章の説明（ 2.1.2 / 2.2.2 ）をご覧ください

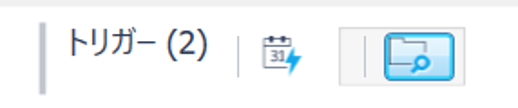

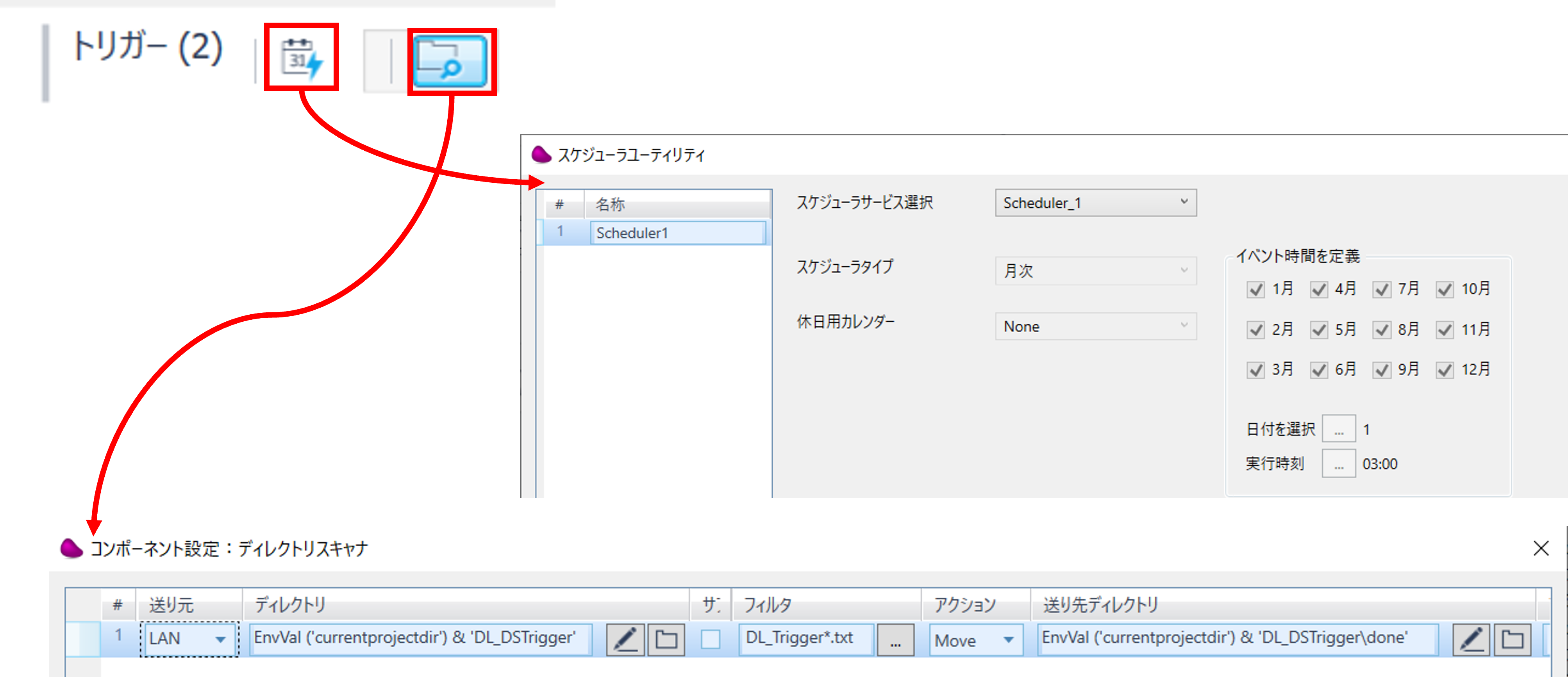

1.9 トリガーについて

・フロー「加工済郵便番号データzipのダウンロード」のトリガーには、スケジュールユーティリティトリガーとDirectory Scannerトリガーの２つのトリガーを配置した

・基本のトリガーはスケジュールユーティリティトリガーで、毎月1日の3時にダウンロードする
スケジュールユーティリティトリガーがうまく機能しなかったり、ダウンロードに失敗したた場合の対策として、手動でフローを開始する仕組みを設けるため、Directory Scannerトリガーを配置した
⇒ Directory Scannerトリガーの監視フォルダに検知対象のファイルを配置することで、フローを開始させることができる
