Magic xpi 4.13　Remote Callプログラム　TcpTriggerTool.exeの使い方

株式会社サードウェーブ様ご提供

サンプルプロジェクトはここからダウンロード

PDF資料はここからダウンロード

1.はじめに

事前にMagic xpiサポートサイトの以下資料もご確認をお願いいたします。
ダウンロード > Magic xpi 技術資料 > Remote Callプログラム_TcpTriggerTool.exeの使用方法

↓こちらからも閲覧できます。

https://www.magicsoftware.com/ja/integrationplatform/for-first-time-magic-xpiusers/#remotecall



「TCPTrigger_Sample.zip」を解凍/展開し、「bat」フォルダを任意の場所に、「TCPTrigger_Sample」フォルダをMagic xpiプロジェクトフォルダにコピーする。



2． TCPTriggerの処理イメージ

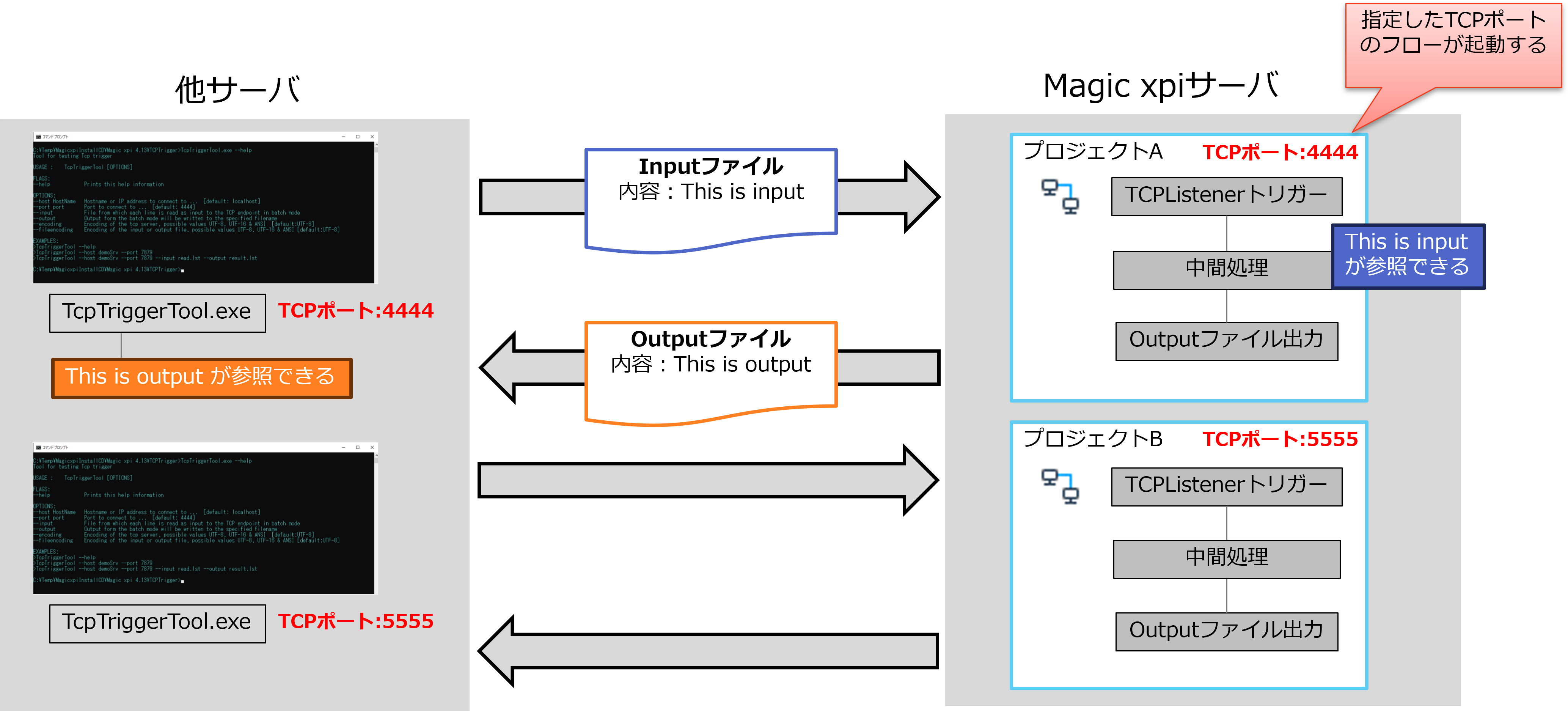

TCPTriggerの処理イメージは以下の通り。



3．「TCPTrigger」フローの説明

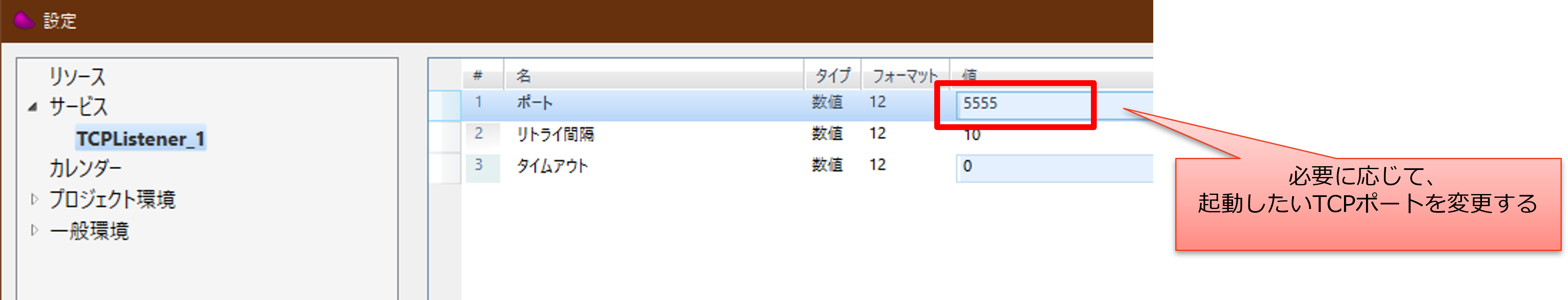

3-1.Magic xpiスタジオでプロジェクト「TCPTrigger_Sample」を開き、サービス画面でTCPポートを確認する。



3-2.TCPListenerトリガーの設定

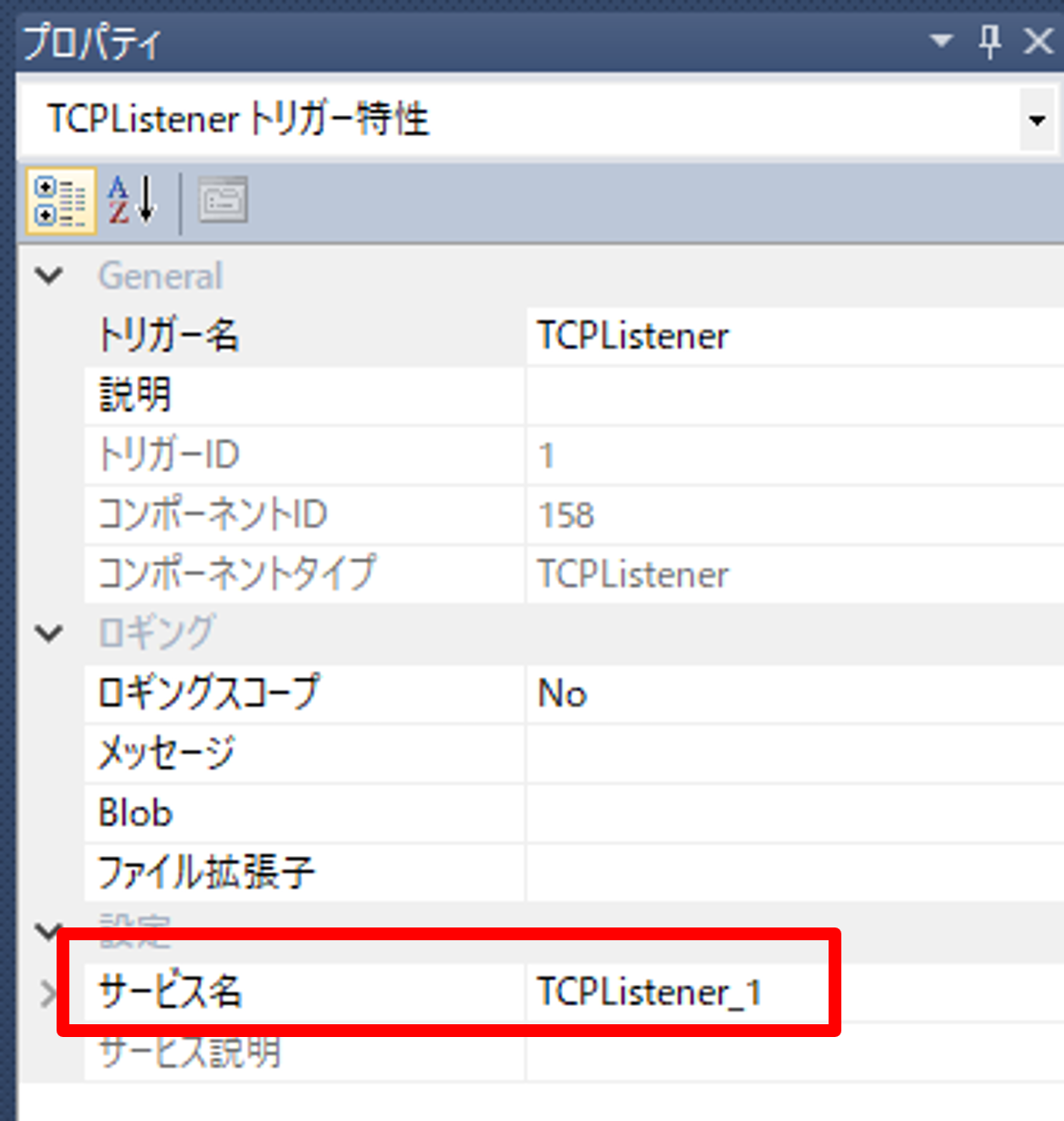

a.トリガー特性のサービスで、先ほど登録したサービスを選択しているか確認。

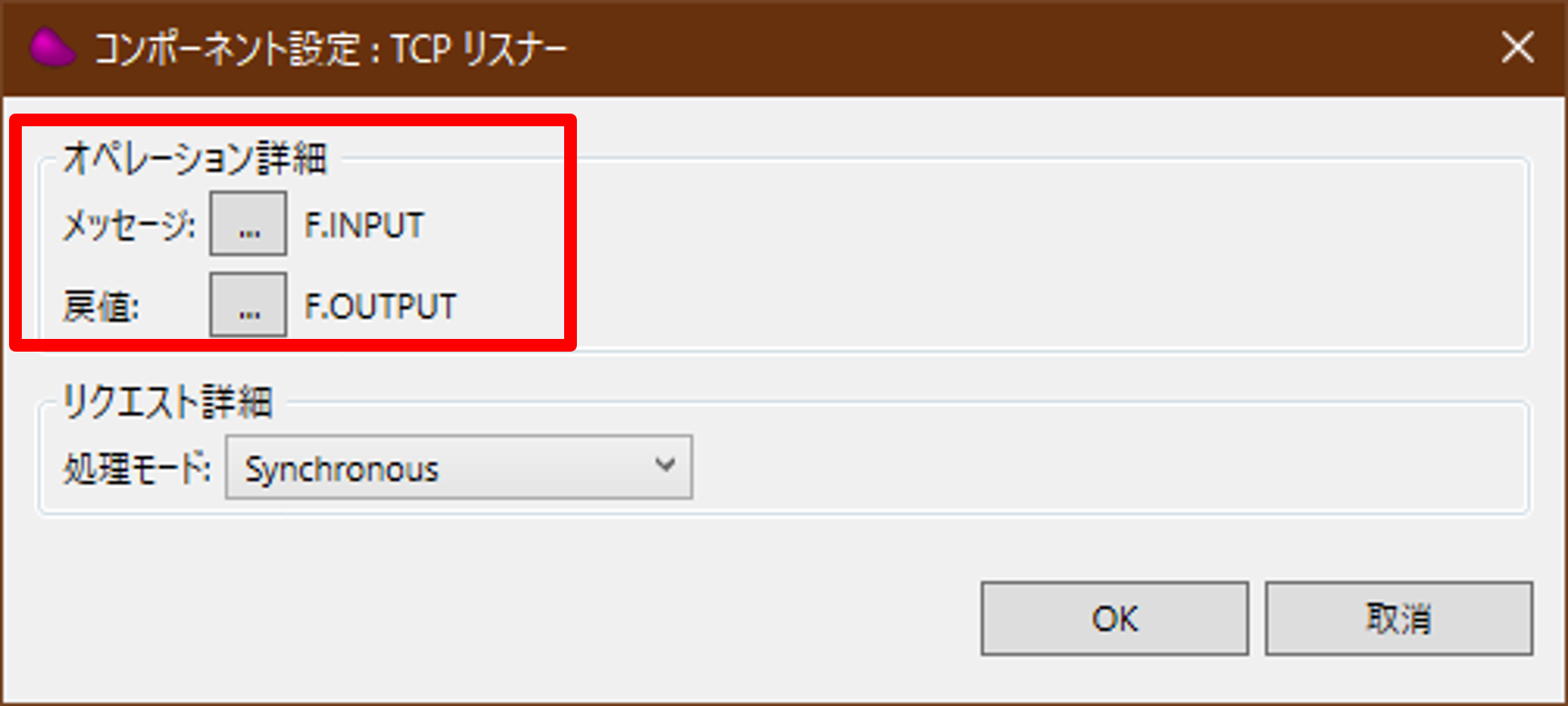

b.inputファイル、outputファイルの設定を行う。
メッセージ：inputファイル内容を格納するBlob型変数を指定
戻値：outputファイル内容を格納するBlob型変数を指定

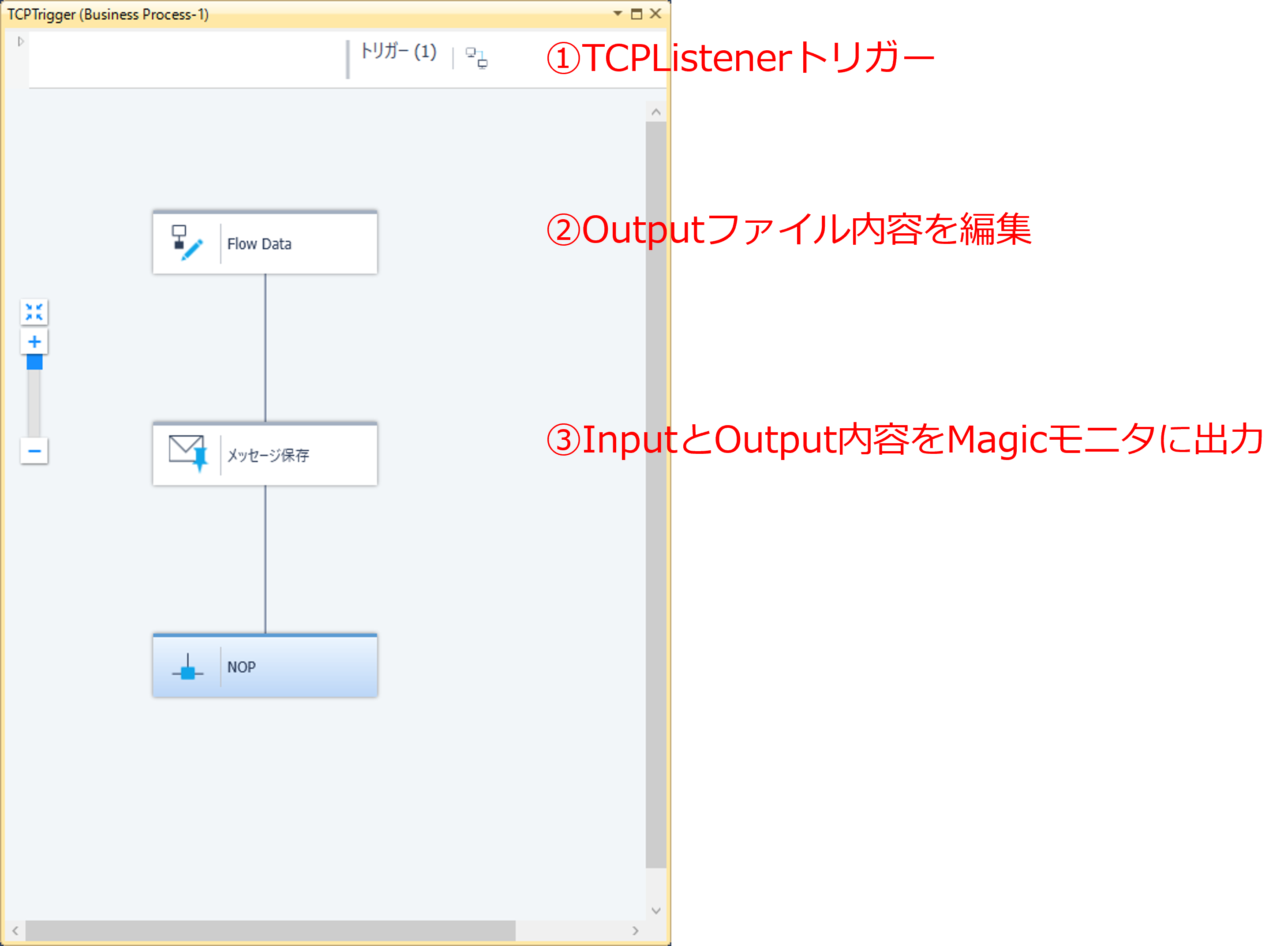

3-3.Outputファイル内容を編集

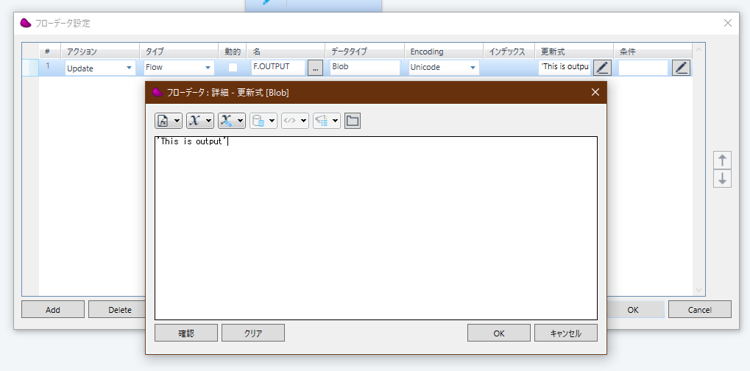

a.Flow Dataコンポーネントなどを使用して、Outputファイル内容を編集する。
※2バイト文字は使用不可。半角英数字のみ使用可能。



3-4.InputとOutput内容をMagicモニタに出力



4．TcpTriggerTool.exe（batファイル）の説明

4-1.「bat」フォルダ内の、「StartExe.bat」をテキストエディタで開く。

4-2.IPアドレスとTCPポートを設定する。

a.ip_add：Magic xpiサーバのIPアドレス、PC名

b.tcp_port：起動させたいフローに設定しているTCPポート

※Firewall設定で指定したTCPポートが疎通できることを事前に確認する。



4-3.inputファイルを作成する。

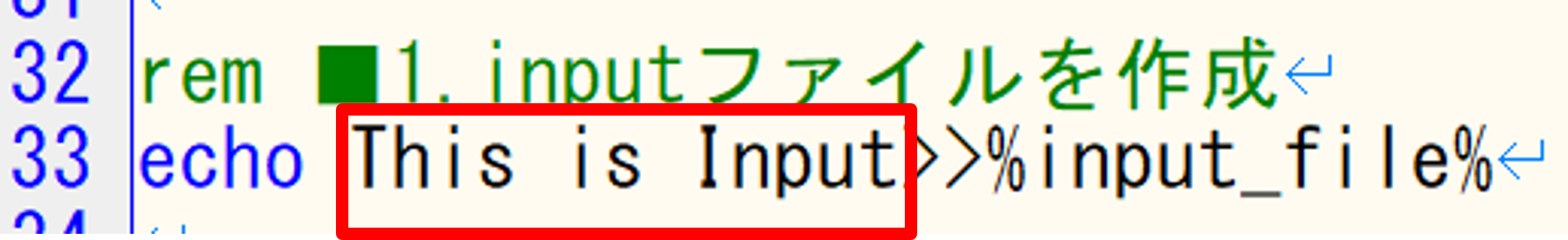

a.リダイレクトをして、inputファイルに追記する内容を決める。

※xpiへ値を渡さない場合は「dummy」とする。

※ファイル内容が空の場合はエラーとなる。



4-4.TcpTriggerTool.exeを実行する。

a.この時点で、xpiフローが起動する。

b.リダイレクトをして、exeの実行結果をファイル出力する。

c.Exeの引数に関しては、事前資料「Remote Callプログラム_TcpTriggerTool.exeの使用方法」を参照。



4-5.4-4でリダイレクトしたファイルから、exeの実行結果を判定。

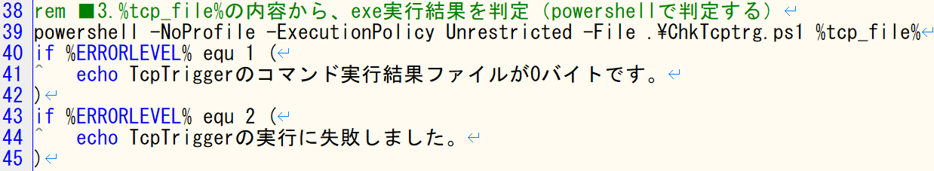

a.Powershell（ChkTcptrg.ps1）で実行結果を判定する。
b.戻り値（ERRORLEVEL）が０以外の場合はエラーと判定する。
　戻り値１：リダイレクトしたファイルが0バイト
　戻り値２： TcpTriggerTool.exeの実行に失敗



4-6.Outputファイルの存在チェックをする

a.xpiでファイル内容を指定した、outputファイルの存在チェックをする。

b.存在しない場合は、エラーと判定する。



4-7.Outputファイルからファイル内容を取得する。

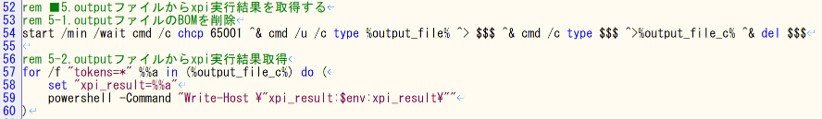

a.OutputファイルのBOMを削除する。

b.Outputファイルからファイル内容を取得する。

4-8..処理中作成したファイルを削除する。

a.必要に応じて、処理中作成したファイルを削除する。

※64行目のremを削除すると、ファイル削除ができる。



5．実行

1.プロジェクト「TCPTrigger_Sample」をプロジェクトデバッグする。

2.「StartExe.bat」をダブルクリックで実行する。

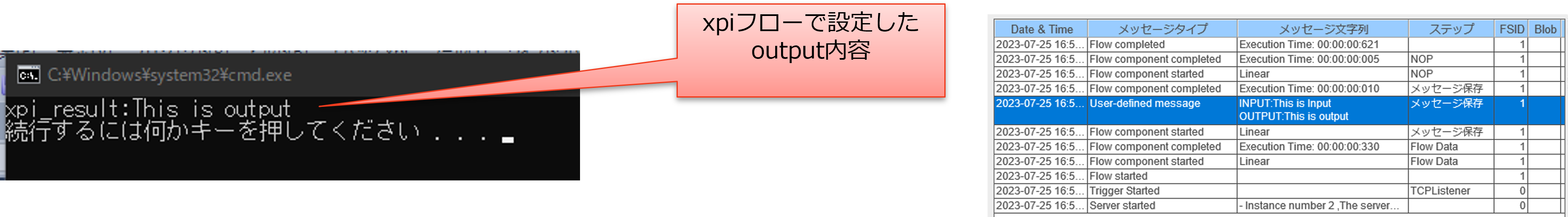

3.正常終了すると以下のように表示される。

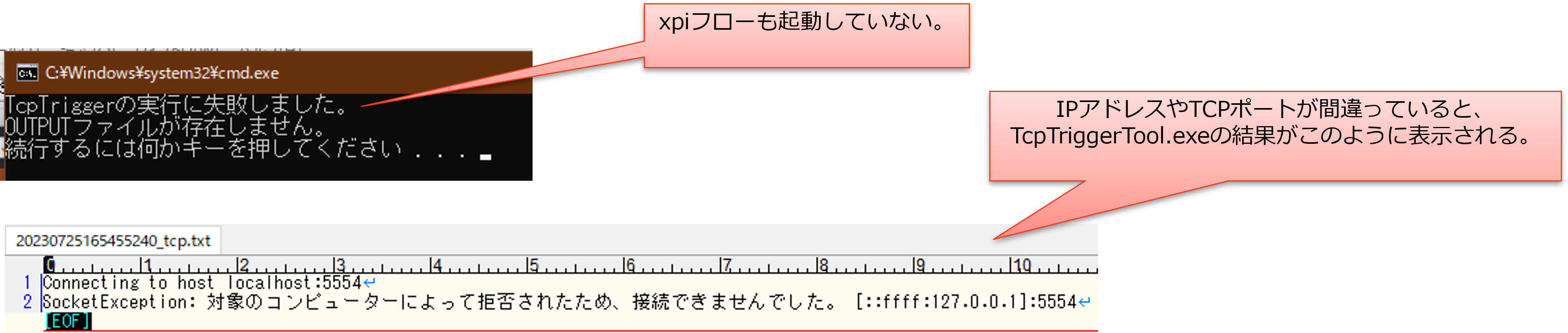

4.異常終了すると以下のように表示される。



サンプルプロジェクト↓はここからダウンロード
